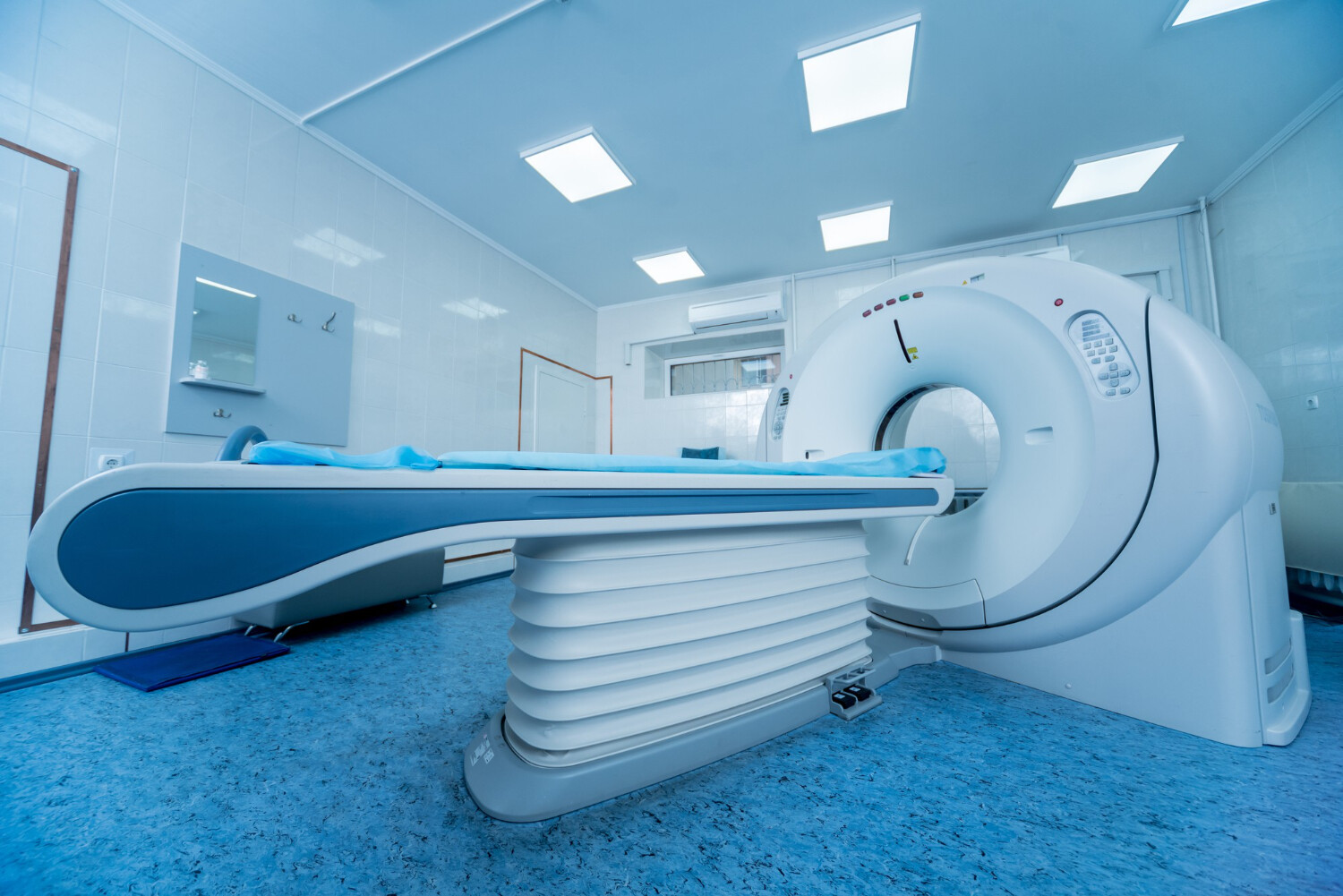

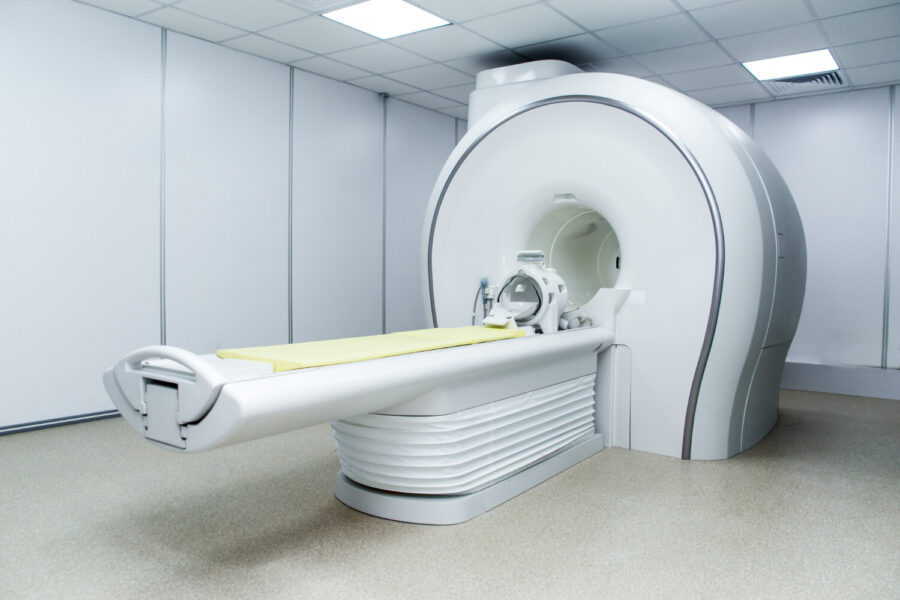

Hệ thống chụp cắt lớp vi tính (CT Scanner) là một trong những thiết bị chẩn đoán hình ảnh đắt tiền và hiện đại nhất trong bệnh viện. Tuy nhiên, để cỗ máy triệu đô này vận hành ổn định và được cấp phép hoạt động, chủ đầu tư bắt buộc phải sở hữu một hạ tầng phòng máy đáp ứng những tiêu chuẩn kỹ thuật cực kỳ khắt khe. Việc thiết kế phòng chụp CT đạt chuẩn không chỉ đơn thuần là xây dựng 4 bức tường, mà là bài toán tổng hòa giữa kết cấu chịu lực, hệ thống điện chuyên biệt và quan trọng nhất là lá chắn an toàn bức xạ.
Nếu sai sót trong khâu thiết kế, bệnh viện không chỉ đối mặt với nguy cơ rò rỉ phóng xạ gây hại cho sức khỏe con người mà còn bị cơ quan chức năng từ chối cấp phép. Với kinh nghiệm triển khai hàng trăm dự án y tế, Cát Mộc Healthcare Design sẽ cung cấp bộ cẩm nang kỹ thuật chi tiết nhất giúp bạn thiết kế phòng chụp CT đạt chuẩn ngay từ bản vẽ đầu tiên.
Tầm quan trọng cốt lõi của việc thiết kế phòng chụp CT đạt chuẩn
Trong quy hoạch khoa Chẩn đoán hình ảnh, phòng CT Scanner luôn là vị trí trọng yếu. Việc đầu tư bài bản cho hạng mục này mang lại lợi ích kép về an toàn và kinh tế.
Đảm bảo An toàn bức xạ tuyệt đối
Máy CT phát ra tia X với cường độ lớn hơn rất nhiều so với máy X-quang thông thường.
-
Nếu thiết kế phòng chụp CT đạt chuẩn với hệ thống tường, trần, sàn, cửa được bọc chì đúng quy cách, tia xạ sẽ được giữ lại hoàn toàn trong phòng chụp.
-
Ngược lại, nếu thiết kế sơ sài, tia X rò rỉ sẽ gây nguy hiểm nghiêm trọng cho kỹ thuật viên, bác sĩ và bệnh nhân ở các khu vực lân cận (nguy cơ ung thư, đột biến gen). Đây là yếu tố tiên quyết trong thiết kế bệnh viện hiện đại.
Tối ưu hóa tuổi thọ và hiệu suất thiết bị
Máy CT rất nhạy cảm với môi trường (nhiệt độ, độ ẩm, bụi).
-
Một không gian được thiết kế đúng chuẩn sẽ đảm bảo hệ thống làm mát hoạt động hiệu quả, nguồn điện ổn định.
-
Điều này giúp máy vận hành trơn tru, giảm thiểu hỏng hóc vặt và kéo dài tuổi thọ cho tài sản giá trị này.
Điều kiện tiên quyết để cấp phép hoạt động
Sở Y tế và Sở Khoa học Công nghệ chỉ cấp giấy phép sử dụng thiết bị X-quang khi phòng đặt máy đã được đo kiểm xạ và đạt các thông số an toàn. Thiết kế phòng chụp CT đạt chuẩn giúp chủ đầu tư vượt qua các kỳ kiểm tra này một cách dễ dàng, đưa bệnh viện vào vận hành đúng tiến độ.

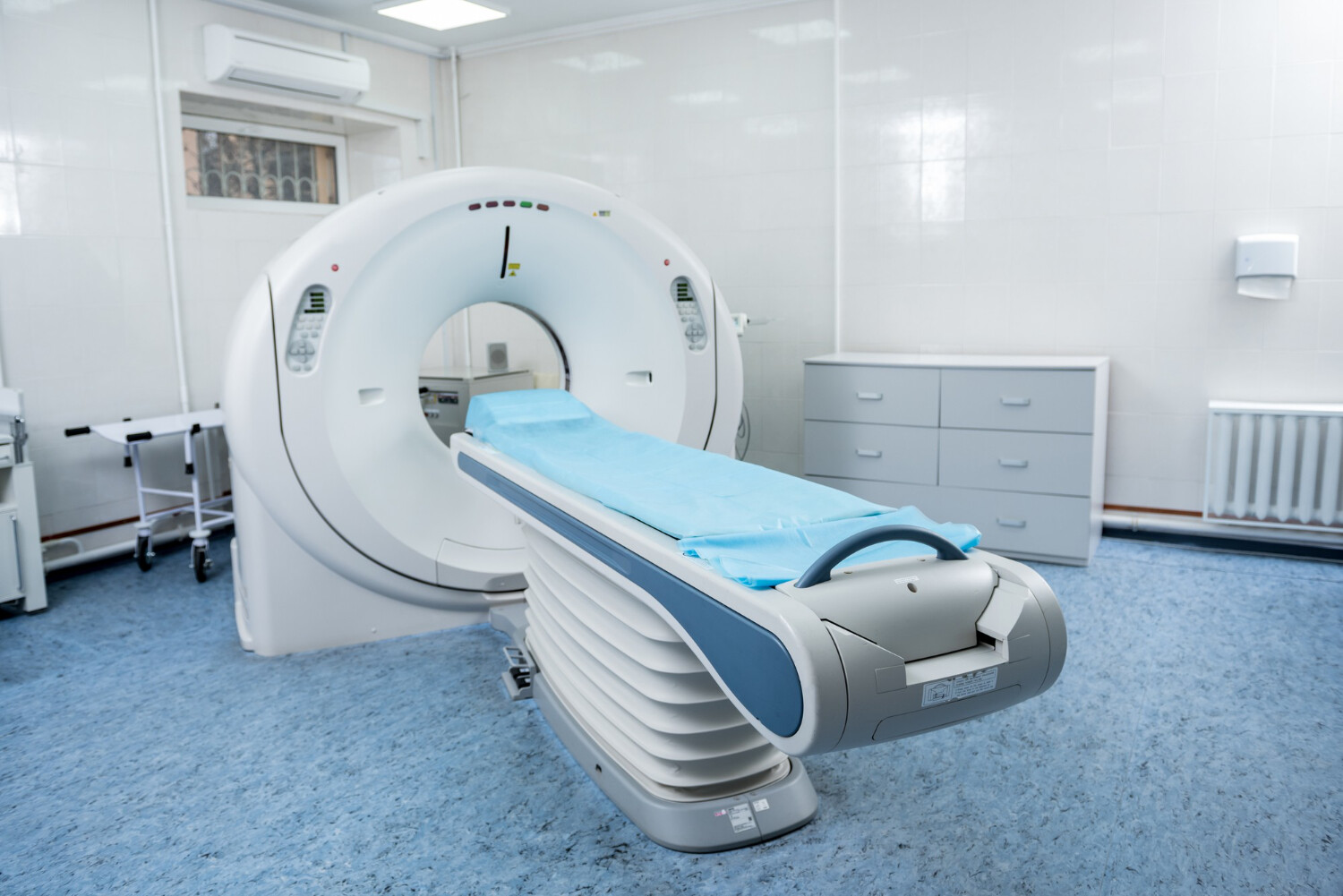

Tiêu chuẩn về Vị trí và Kích thước khi thiết kế phòng chụp CT đạt chuẩn
Không phải vị trí nào trong bệnh viện cũng có thể đặt máy CT. Cát Mộc Healthcare Design luôn tư vấn kỹ lưỡng về vị trí ngay từ giai đoạn quy hoạch tổng mặt bằng.
Vị trí đặt phòng: Nguyên tắc luồng di chuyển
-
Vị trí: Nên đặt ở tầng trệt hoặc nơi khô ráo, thoáng khí. Tránh đặt ở những nơi có độ ẩm cao hoặc quá gần khu vực đông người qua lại không kiểm soát được.
-
Kết nối: Phải gần khoa Cấp cứu và Hồi sức tích cực (ICU) để thuận tiện di chuyển bệnh nhân nặng.
-
Luồng giao thông: Cần bố trí phòng chờ riêng biệt và lối đi đủ rộng cho xe cáng, xe lăn ra vào dễ dàng.
Xem thêm: 4 cấp độ an toàn sinh học trong thiết kế bệnh viện
Kích thước tiêu chuẩn tối thiểu
Theo quy định hiện hành, để thiết kế phòng chụp CT đạt chuẩn, không gian cần đảm bảo:
-
Diện tích phòng máy: Tối thiểu 28m² (đối với máy CT thông thường). Với các dòng máy hiện đại đa lát cắt (128, 256 lát cắt) kích thước lớn, diện tích nên từ 30m² – 36m² để thuận tiện thao tác.
-
Chiều cao trần: Tối thiểu 2.5m thông thủy. Không gian thoáng giúp đối lưu không khí tốt hơn cho thiết bị toả nhiệt lớn.
-
Phòng điều khiển: Cần diện tích tối thiểu 4m² – 6m², tách biệt hoàn toàn với phòng máy bằng tường chì và kính chì quan sát.
Kỹ thuật thi công cản xạ trong thiết kế phòng chụp CT đạt chuẩn
Đây là “trái tim” của hạng mục thi công phòng chì. Khả năng cản xạ phụ thuộc vào vật liệu chì và kỹ thuật thi công.
Tiêu chuẩn độ dày chì tấm
Để ngăn chặn tia X năng lượng cao từ máy CT, toàn bộ tường, trần, sàn (nếu có lầu bên dưới) phải được ốp chì.
-
Độ dày chì: Tối thiểu 2mm – 3mm (tùy thuộc vào công suất máy kV và khuyến cáo của hãng sản xuất như GE, Siemens, Philips…).
-
Kỹ thuật thi công: Các tấm chì phải được chồng mí lên nhau tối thiểu 1.5cm – 2cm để đảm bảo không có khe hở cho tia xạ lọt qua.
-
Bảo vệ chì: Chì là kim loại mềm và độc hại nếu tiếp xúc trực tiếp. Do đó, sau khi ốp chì, cần phủ thêm một lớp ván gỗ, thạch cao hoặc tấm ốp nhôm (Alu) để bảo vệ và tăng thẩm mỹ.
Hệ thống cửa phòng chì (Cửa bọc chì)
Cửa ra vào là điểm yếu nhất của bức tường chắn xạ nếu không được xử lý đúng.
-
Cấu tạo: Cửa phải có lõi thép hoặc gỗ, bên trong bọc chì lá dày tương đương với tường (2-3mm).
-
Cơ chế: Thường sử dụng cửa trượt tự động hoặc cửa mở cánh. Khi đóng, cửa phải kín khít tuyệt đối với khuôn cửa (cũng phải bọc chì).
-
An toàn: Có cơ chế cảm biến an toàn chống kẹt cho bệnh nhân xe cáng.
Kính chì quan sát
Giữa phòng điều khiển và phòng máy phải có ô kính để kỹ thuật viên quan sát bệnh nhân.
-
Kính phải là kính chì chuyên dụng (Lead glass), có hàm lượng oxit chì cao, độ dày thường từ 10mm – 15mm, đảm bảo độ trong suốt nhưng cản xạ tuyệt đối.
-
Kích thước kính tiêu chuẩn thường là 0.8m x 1.2m hoặc 1.0m x 1.5m để có tầm nhìn bao quát.
Yêu cầu về kết cấu và hệ thống cơ điện (MEP)
Thiết kế phòng chụp CT đạt chuẩn không chỉ là chắn xạ mà còn là tạo môi trường hoạt động lý tưởng cho máy móc.
Sàn nhà và khả năng chịu tải
Máy CT Scanner (bao gồm Gantry và bàn chụp) có trọng lượng rất lớn, thường từ 1.5 tấn đến 2.5 tấn.
-
Sàn chịu lực: Sàn bê tông phải được gia cố đặc biệt tại vị trí đặt Gantry để chịu được tải trọng động khi máy quay tốc độ cao.
-
Độ phẳng: Sàn phải tuyệt đối bằng phẳng (sai số <2mm/m) và cân bằng. Sàn thường được hoàn thiện bằng Vinyl kháng khuẩn, chống tĩnh điện để đảm bảo tiêu chuẩn phòng sạch.
-
Hào kỹ thuật: Cần thiết kế các rãnh đi dây cáp ngầm dưới sàn kết nối giữa Gantry, bàn chụp và phòng điều khiển một cách gọn gàng.
Hệ thống điện chuyên biệt
Máy CT tiêu thụ điện năng lớn và yêu cầu dòng điện cực kỳ ổn định.
-
Nguồn điện: Phải sử dụng nguồn điện 3 pha, điện áp ổn định (thường là 380V/400V). Cần trang bị biến áp cách ly và ổn áp riêng công suất lớn (75KVA – 150KVA).
-
Tiếp địa (Grounding): Đây là yếu tố bắt buộc. Hệ thống tiếp địa độc lập cho máy CT phải có điện trở đất < 4 Ohm (tốt nhất là < 2 Ohm) để bảo vệ mạch điện tử nhạy cảm của máy và an toàn cho người.
Xem thêm: Thiết kế bệnh viện chuẩn quốc tế: Tối ưu vận hành & Chi phí
Hệ thống điều hòa và thông gió
Máy CT tỏa nhiệt rất lớn khi vận hành. Nếu nhiệt độ phòng quá cao, máy sẽ tự động ngắt hoặc hỏng đầu bóng phát tia.
-
Nhiệt độ: Luôn duy trì ở mức 20°C – 24°C.
-
Độ ẩm: Kiểm soát ở mức 30% – 60%. Cần sử dụng máy hút ẩm chuyên dụng.
-
Máy lạnh: Nên lắp đặt 2 máy điều hòa hoạt động luân phiên (hoặc 1 chạy 1 dự phòng) để đảm bảo không bao giờ gián đoạn quá trình làm mát, kể cả khi bảo trì.
Quy trình thiết kế phòng chụp CT đạt chuẩn tại Cát Mộc Healthcare Design
Là đơn vị chuyên sâu trong lĩnh vực thiết kế bệnh viện và an toàn bức xạ, Cát Mộc áp dụng quy trình chuẩn hóa để đảm bảo chất lượng công trình.
Bước 1: Khảo sát và đánh giá hiện trạng
KTS và kỹ sư vật lý hạt nhân của chúng tôi sẽ đo đạc vị trí, đánh giá kết cấu tòa nhà xem có đủ khả năng chịu tải và làm phòng chì hay không.
Bước 2: Tư vấn giải pháp và lên bản vẽ
Dựa trên cấu hình máy CT mà bệnh viện dự kiến mua (GE, Siemens, Canon…), chúng tôi sẽ:
-
Tính toán độ dày chì cần thiết.
-
Lên bản vẽ bố trí mặt bằng (Layout) tối ưu luồng di chuyển.
-
Lên bản vẽ chi tiết kỹ thuật điện, nước, điều hòa.
Bước 3: Giám sát thi công phòng chì
Đây là giai đoạn quan trọng nhất để đảm bảo thiết kế phòng chụp CT đạt chuẩn. Cần giám sát chặt chẽ:
-
Quy cách chồng mí chì tấm.
-
Độ kín khít của cửa chì và kính chì.
-
Quy trình đi dây cáp ngầm.
Bước 4: Hỗ trợ đo kiểm và cấp phép
Sau khi thi công xong, chúng tôi hỗ trợ bệnh viện liên hệ đơn vị chức năng để đo kiểm suất liều bức xạ, đảm bảo an toàn tuyệt đối trước khi đưa vào sử dụng.
Những lưu ý an toàn bổ sung không thể bỏ qua
Để một phòng CT hoàn hảo, ngoài các yếu tố kỹ thuật chính, cần chú ý đến các chi tiết an toàn phụ trợ:
-
Đèn cảnh báo: Phải lắp đèn báo hiệu “Đang phát tia” (thường màu đỏ) trước cửa phòng chụp. Khi đèn sáng, tuyệt đối không ai được mở cửa bước vào.
-
Biển cảnh báo: Gắn biển cảnh báo phóng xạ hình tam giác vàng/đen theo quy định quốc tế.
-
Hệ thống giao tiếp (Intercom): Hệ thống loa đàm thoại 2 chiều giúp bác sĩ trong phòng điều khiển giao tiếp, hướng dẫn bệnh nhân nằm trong phòng máy (nín thở, nằm yên…).
-
Camera quan sát: Hỗ trợ theo dõi tình trạng bệnh nhân, đặc biệt là bệnh nhân nặng hoặc trẻ em.
Kết luận
Thiết kế phòng chụp CT đạt chuẩn là một nhiệm vụ phức tạp, đòi hỏi sự am hiểu sâu sắc về kiến trúc y tế, kết cấu xây dựng và vật lý hạt nhân. Một sai sót nhỏ trong tính toán độ dày chì hay hệ thống tiếp địa cũng có thể dẫn đến hậu quả khôn lường về pháp lý và sức khỏe.
Đừng phó mặc sự an toàn của bệnh viện cho những đơn vị thi công thiếu kinh nghiệm. Hãy để Cát Mộc Healthcare Design, chuyên gia hàng đầu trong lĩnh vực thiết kế bệnh viện, đồng hành cùng bạn kiến tạo nên những phòng máy chẩn đoán hình ảnh hiện đại, an toàn và bền vững.
Liên hệ ngay với chúng tôi để được tư vấn giải pháp thiết kế phòng chụp CT đạt chuẩn tối ưu nhất cho dự án của bạn!
